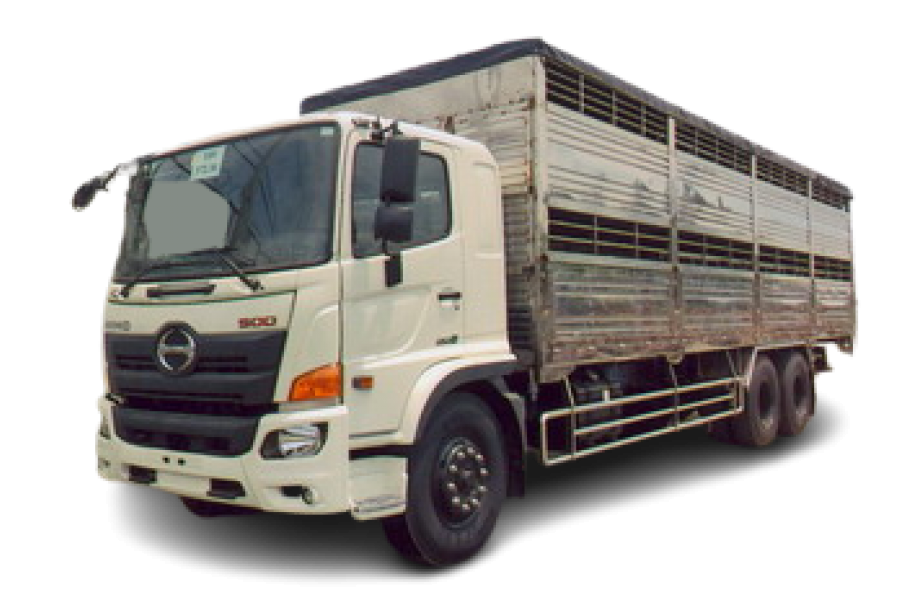

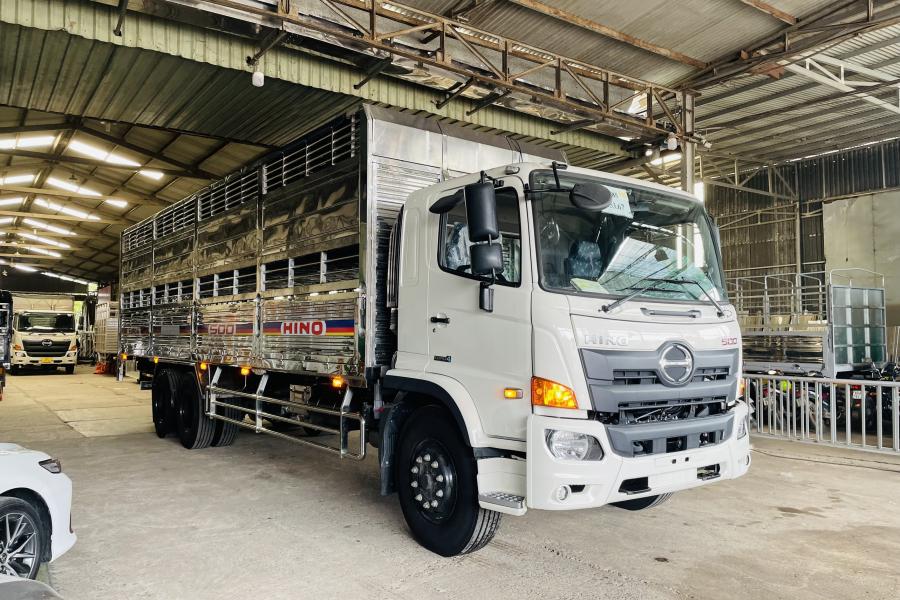

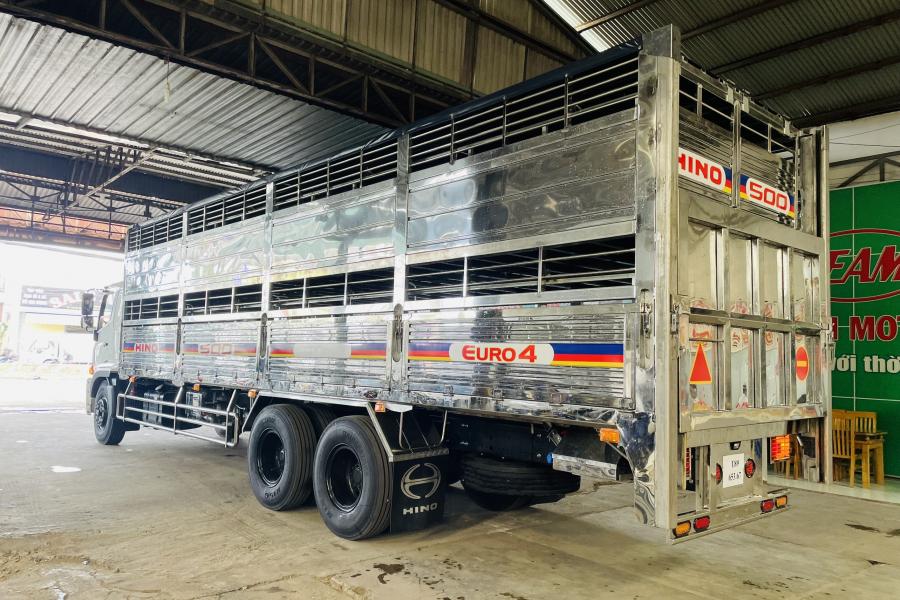

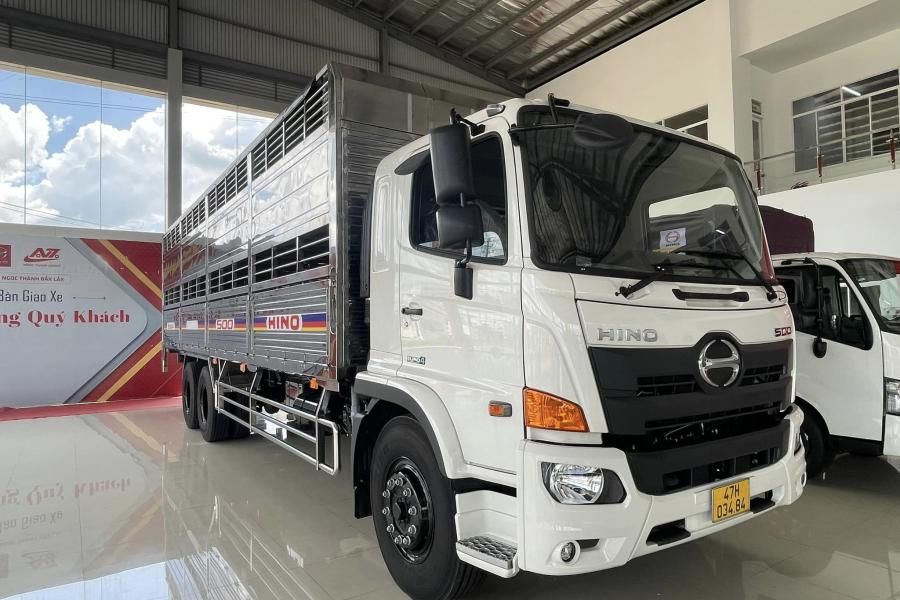

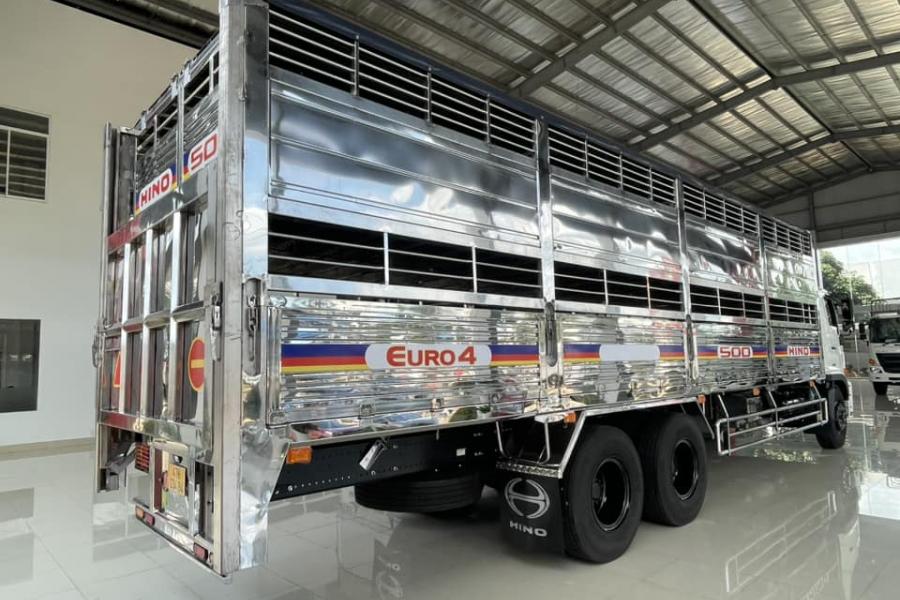

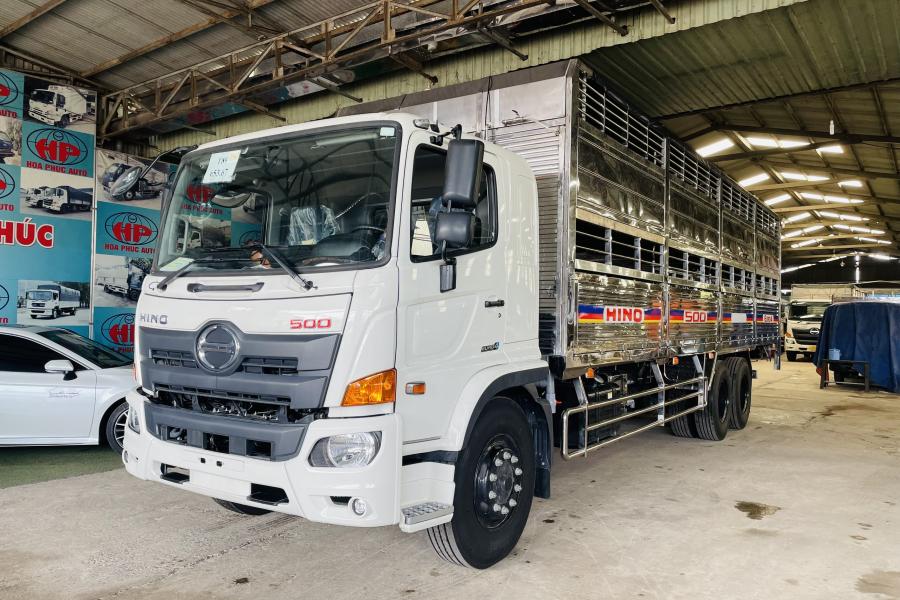

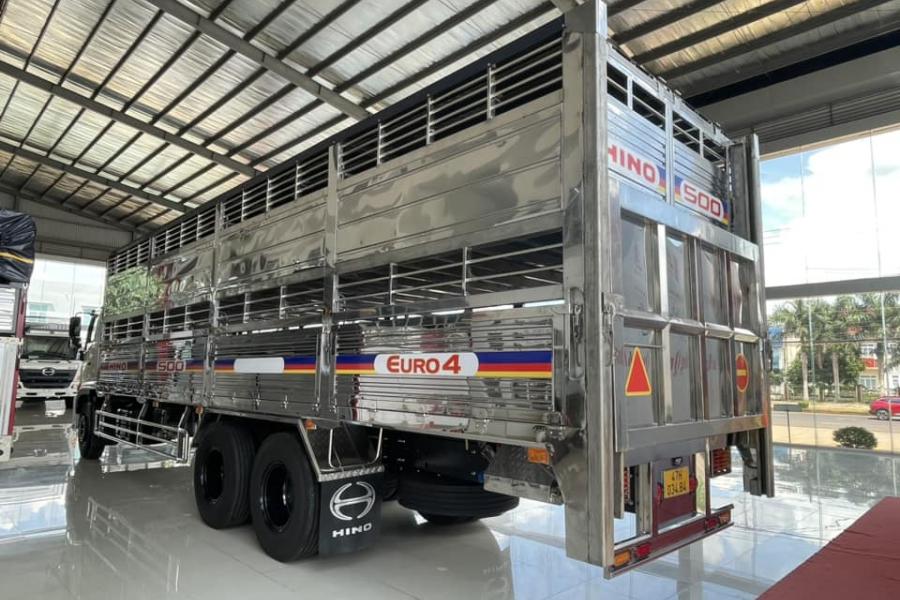

Xe chở gia súc 15 tấn - FL8JW7A

STT

Hạng mục

Quy cách/kích thước

Vật liệu

01

Đà và kết cấu trụ thùng

• Đà dọc thùng: Inox 430 chấn U kích thước 140x55x5mm
• Đà ngang thùng: Inox 430 chấn U kích thước 100 x 45 x 5mm
• Đà ngang tầng trên: Inox 430 chấn định dày 4mm
• Thanh đỡ sàn tầng trên:Inox 430 V70 x 70 x 3mm(Chấn định hình)
• Trụ đầu và đuôi thùng tải: Inox 430 chấn U kích thước 120 x 50 x 5mm
• Trụ giữa thùng tải: Inox 430 chấn U kích thước 140 x 50 x 5mm
• Liên kết đà dọc với chassic chính bằng pát chống xô và đĩa bulong quang cùm U. mỗi bên 03 pát chống xô và 5 đĩa bulong quang.
• Liên kết đà ngang với đà dọc bằng ke V50 x 4mm (Chấn định hình)bởi mối hàn hồ quang điện.
• Biên thùng: Inox 430 chấn hình dày 3mm.

02

Khung xương, Bửng hông và bửng sau

• Khung Bửng hông: Inox 430 quy cách 30x60x1,3mm
• Khung xương đứng bửng hông: inox 430 quy cách 20x40x1,2mm
• Vách trong bửng: Inox 430 dày 0.8mm
• Vách ngoài bửng: Inox 430 dập sóng dày 0.6mm.
• Thanh đứng khung vách hông: inox 430 quy cách 40x40x1,2mm
• Vách ngoài bọc khung tầng 2: Inox 430 dập sóng dày 0,6mm
• Xương đứng thành trước: Inox 201 Chấn hình 3mm
• Xương ngang thành trước: Inox 201 Chấn hình 3mm
• Vách  thành trước: Lợp 01 tấm Inox SUS430 1.5mm dập sóng.
• Khung mui  Inox 201 quy cách  25x50x1,2mm

03

02 tầng (Mặt sàn), Sàn dưới và trên cùng làm chết.

• Mặt sàn tầng 1: Inox 430 dập gân lá me chống trượt dập sóng dày 2.5mm

INOX SUS 430

• Mặt sàn tầng 2: Inox 430 dập gân lá me chống trượt dập sóng dày 2.5mm
• Hàn chết vào đà ngang.
• Xung quanh có tấm be biên lên 150mm, ngăn không cho nước thải thoát ra bên ngoài.

Inox SUS 430

04

Kết cấu bên trong của từng Tầng

• Mỗi tầng đều chia ra 03 khoang tương đương với nhau.
• Kết cấu của vách ngăn (Tấm vỉ ngăn làm bằng thanh tuýp tròn) được thiết kế bằng các thanh tuýp tròn Inox SUS 430, Phi 27x1.7mm, được hàn song song với nhau và khoảng cách giữa 2 cây song là 90mm, để cho con giống không di chuyển từ khoang này đến khoang khác.
• Vỉ chặn sau thùng hàng (Tấm vỉ ngăn làm bằng thanh tuýp tròn Inox SUS 430, Phi 27x1.7mm,)được thiết kế thành 02 cửa chiều ngang của cửa bằng chiều ngang lòng thùng xe 2.350mm, mỗi cửa là 1.200mm, có chốt khóa để cố định khi chở hàng, và bản lề xoay để xoay cửa khi xuống hàng.

SUS 201 và SUS 430

05

Bàn nâng hạ hàng (bửng nâng)

• Kích thước: 2.240 x 1.400mm (DxR)
• Vị trí lắp đặt: Lắp phía sau đuôi xe. Các hạng mục kết cấu chính của bửng  bửng nâng:
• Trụ bửng nâng (đường rây cho ty nâng hạ hoạt động lên xuống) được chấn hình dạng hộp 100 x 90 x 5mm, bằng thép SS400
• Ty trong: Nằm bên trong trụ nâng, bằng thép chấn hình vuông 90x5mm, bằng thép SS400.
• Khung xương: Phần lắp mặt sàn bàn nâng bằng Inox SUS 430 chấn hình 3mm.
• Xương dọc bàn nâng: Inox 430 chấn hình 3mm
• Mặt sàn bàn nâng: Inox SUS 430 lá me chống trượt dày 1.5mm. Inox phẳng dày 2mm(2 lốp)
• Các chi tiết khóa, pát cài bằng Inox SUS 430 được gia công bằng công nghệ CNC.
• Để đảm bảo an toàn cho thao tác lên xuống con giống, thì bàn nâng được thiết kế thêm khung rào chắn 03 bên ( khung rào xếp lại gọn gàng theo mặt sàn bửng nâng khi không sử dụng) để con giống không bị rớt hoặc chui ra ngoài.

06

Hệ thống bơm điện, xy lanh thủy lực và cáp tời.

Bơm điện 24V, nhập khẩu từ Taiwan, hiệu WINER, xy lanh thủy lực nhập khẩu từ Italia.

• Bơm điện được đặt tại vị trí đuôi xe, có thùng chứa và khóa an toàn, chống trộm cắp.
• Bơm thủy lực được đấu nối nguồn vào trực tiếp bình ắc quy sử dụng chung cho xe.
• Có remote điều khiển lên xuống được đấu nối bằng dây với bơm điện.
• Xy lanh thủy lực nâng hạ làm theo thức kế

07

Các hạng mục phụ khác

Có hệ thống phun sương và bình chứa nước thải

Inox SUS430

Vè chắn bùn:

Inox SUS430

Cản bảo vệ hông:

Inox SUS 430

Cản bảo vệ sau:

Inox SUS430

Đuôi đèn:
